Scorrevole complanare PS40

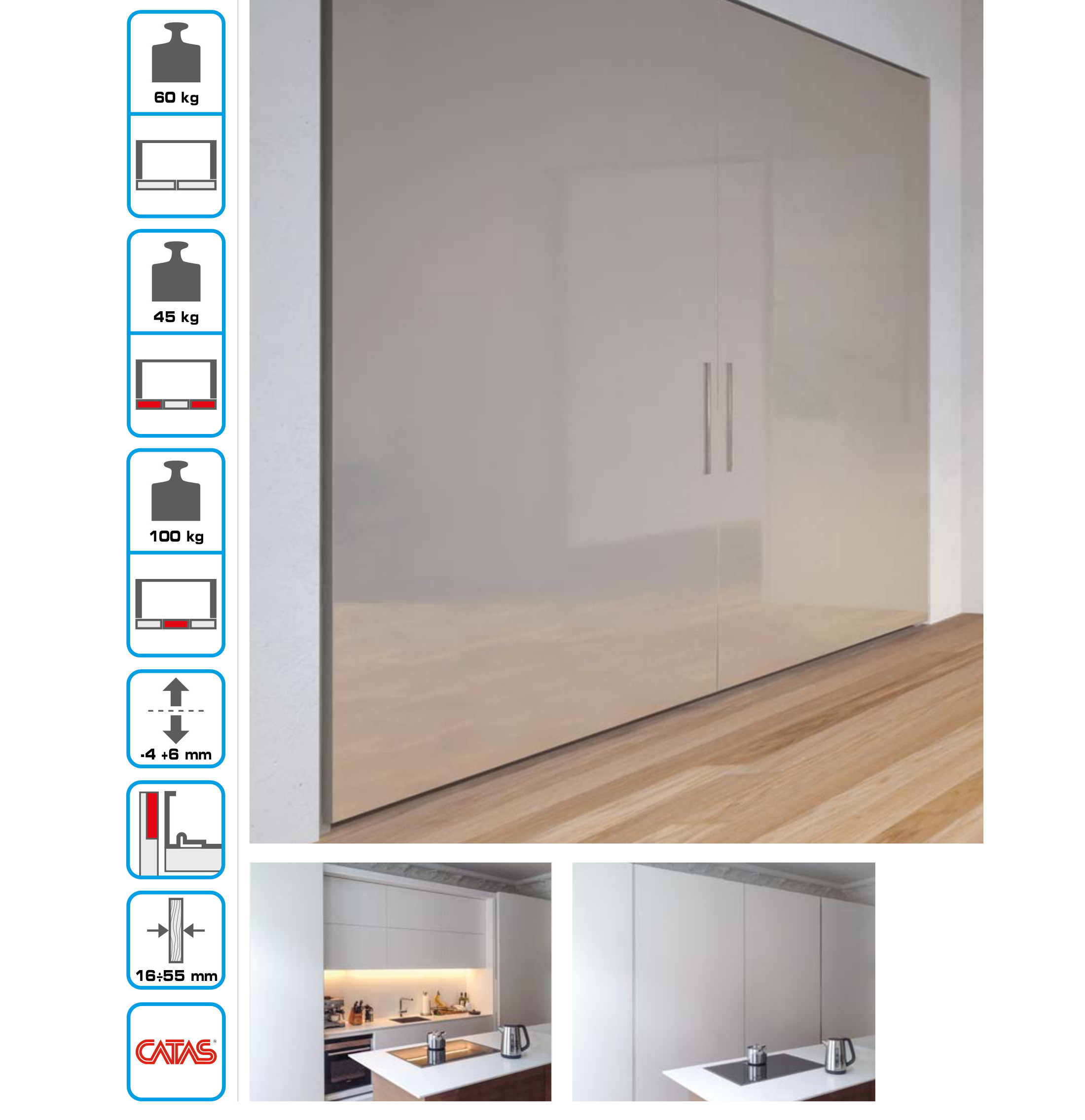

Sistema scorrevole per armadi complanari a 2 o a 3 ante.
Portata:
- anta fino a 60 kg. per armadio 2 ante
- anta centrale fino a 100 kg. per armadio a 3 ante
- ante laterali fino a 45 kg. per armadio a 3 ante
Regolazione verticale da -4 a +6 mm.
Utilizzabile con ante di psessore da 16 a 55 mm.
Ammortizzato in apertura ed in chiusura.
Fuga minima inferiore da terra mm. 17
Larghezza minima delle ante (per avere accesso totale al vano):
- mm. 890 per armadio a 2 ante
- mm. 1300 per armadio a 3 ante
Con ante di misura inferiore l'anta aperta sormonta parzialmente sul vano interno.
Previa analisi tecnica specifica che comporta forature diverse fuori standard per ognuna delle 3 ante, è possibile concentrare la mancata apertura delle ante di larghezza minore di 1300 mm. dell'armadio a 3 ante su uno dei due vani laterali (in questo caso si avrà accesso totale al vano centrale e a uno dei due vani laterali con accesso parziale al terzo vano laterale).

Descrizione documento multimediale	Edizione	Pubblicazione	Link
Prospetto tecnico PS40	2016	2016-05-18
Video montaggio PS40	2016	2016-06-27
